攪拌器的功能概括的說是提供攪拌過程所需要的能量和適宜的流動狀態,以達到攪拌過程的目的。而攪拌即可以實現液….液混合、固…液懸浮、氣…液或液…液分散等,又往往是完成了其它單元操作如傳熱、吸收、萃取、溶解、結晶等以及化學反應過程。
本公司生產12大類約119種攪拌器,從常見的包括已有的HB5標準、SB90標準的各種復雜形式或特殊用途的攪拌器,廣泛應用在化工、醫療、食品等行業不同介質、不同粘度的攪拌之用。我公司也可以根據用戶生產工藝需求,代為設計制造各種特殊要求、特殊規格或用途的攪拌器。
槳式攪拌器

序號	攪拌器型式	與Y軸夾角θ	常用尺寸	常用運轉條件及粘度范圍	流動狀態	適用范圍	備注
1、 2	PJ、PCJ	0	DJ/D=0.35～0.8 b/DJ=0.1～0.25 Z=2	μ＜　2000cp V=1.0～5.0m/s n= 1～100rpm	低速時為水平環繞型;高速時為徑流型;有擋板時為上下循環流;揣流加強.	低粘度液的混合、分散、固體懸浮、傳熱、液相反應等.	當DJ/D=0.9以上時并設置多層槳葉,可用于高粘度液的低速攪拌在層流區操作其適用介質粘度可達到10000CP而葉端線速V=1.0～3.0m/s,降低槳葉離底部高度可做刮板用,防止重組份沉附底部,有用于懸浮結晶與萃取等過程
3、 4	XJ、ZJ	30 〔24、45、60〕			因有傾角所以有軸向分流,徑向分餾和環向分流,流型比平直葉復雜,排出能量比平直葉槳高,綜合效果更好.
5～ 12	EJ、ECJ、GJ、GCJ、SJ、SCJ、CJ、CCJ	見圖			斜葉槳式的衍生形式,強化了未端上午液流狀態,喘流加強,剪切作用明顯提高.對兩相物性相差很大的混合、分散、懸浮、傳熱有增效作用		槳型復雜,制造成本高
13、 14	QJ、CJ	45			軸向分流、徑向分流、流型比平直葉復雜,多在低速范圍層流區操作		槳底旋轉而接近容器的橢圓面, 槳葉平面與旋轉垂直面又成45度角兼起刮板用
15、 16	FJ、FCJ			n= 1～80rpm	形狀特別,左右兩槳葉一高一低不一軸對稱,上下方向攪動范圍大,槳葉上多孔在低速、層流條件下產生較好的微觀剪切效應.	常用于纖維物料的操作

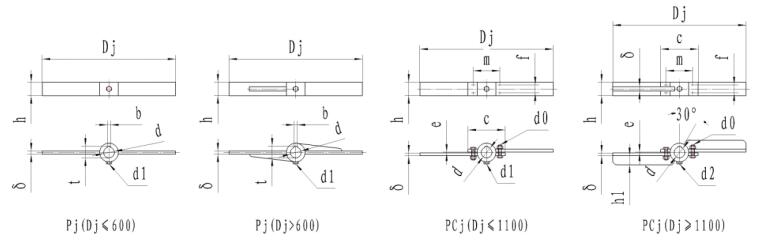

平直葉槳式攪拌器
1、平直葉整體槳式(PJ) 2、平直葉可拆槳式(PCJ)

平直葉槳式攪拌器主要尺寸

DJ	d	d0	d1	d2	δ	h	h1	b	t	C	m	f	e	N/n不大于	重量〔kg〕
350	30	2-M12	M12	-	10	40	-	8	33.3	120	85	-	3	0.01	1.77
400	30	2-M12	M12	-	10	40	-	8	33.3	120	85	-	3	0.01	1.93
500	40	2-M12	M12	-	12	50	-	12	43.3	140	100	-	3	0.02	3.38
550	40	2-M12	M12	-	12	50	-	12	43.3	140	100	-	3	0.02	3.62
600	40	2-M12	M12	-	12	60	-	12	43.3	140	100	-	3	0.025	4.59
700	50	4-M12	M12	-	16	90	-	14	53.8	140	110	45	5	0.06	10.42
850	50	4-M12	M12	-	16	90	-	14	53.8	140	110	45	5	0.075	12.11
950	50	4-M16	M16	-	16	90	-	14	53.8	150	110	45	5	0.075	13.57
1100	50	4-M16	M16	-	16	120	-	14	53.8	150	110	70	5	0.075	20.95
1100	65	4-M16	M16	16	14	120	50	18	69.4	170	130	70	7	0.2	24.25
1250	65	4-M16	M16	16	14	120	50	18	69.4	170	130	70	7	0.2	27.07
1250	80	4-M16	M16	16	14	150	60	22	85.4	190	150	90	7	0.35	34.04
1400	65	4-M16	M16	16	14	150	50	18	69.4	170	160	90	7	0.25	35.29
1400	80	4-M16	M16	16	16	150	60	22	85.4	200	160	90	7	0.35	43.10
1500	65	4-M16	M16	16	14	150	50	18	69.4	170	130	90	7	0.25	37.63
1500	80	4-M16	M16	16	16	150	60	22	85.4	200	160	90	7	0.35	45.52
1700	80	4-M16	M16	16	16	180	65	22	69.4	200	160	110	7	0.4	59.20
1700	95	4-M22	M22	22	18	180	80	25	100.4	220	170	110	7	0.75	72.20
1800	95	4-M22	M22	22	16	180	80	25	100.4	220	170	110	7	0.54	67.30
1800	110	4-M22	M22	22	20	180	80	28	116.4	250	200	110	9	1.0	85.49
2000	95	4-M22	M22	22	14	200	80	25	100.4	220	170	130	7	0.64	70.66
2000	110	4-M22	M22	22	16	200	80	28	100.4	250	200	130	9	0.8	80.49
2100	95	4-M22	M22	22	14	200	80	25	116.4	220	170	130	7	0.6	72.70
2100	110	4-M22	M22	22	18	200	80	28	100.4	250	200	130	9	1.0	86.30
2240	110	4-M22	M24	22	16	220	80	28	116.4	250	200	140	7	1.0	98.53
2240	130	4-M22	M24	22	18	220	80	32	137.4	270	220	140	9	1.6	112.1
2500	120	6-M22	M24	24	16	250	90	32	127.4	280	230	150	8	1.3	124.7
2500	140	6-M22	M24	24	18	250	90	36	148.4	290	250	150	10	2.0	141.0
2800	150	6-M22	M24	24	18	280	100	32	137.4	270	220	160	8	1.6	172.1
2800	150	6-M22	M30	24	20	280	100	36	158.4	300	260	160	10	2.5	193.9
3150	140	6-M22	M30	24	18	315	110	36	148.4	290	250	170	8	2.0	215.3
3150	160	6-M22	M30	28	20	315	110	40	169.4	310	270	170	10	3.0	241.2
3550	150	6-M22	M30	28	20	355	120	36	150.4	300	260	180	8	2.5	298.3
3550	170	6-M22	M30	28	22	355	120	40	179.4	320	280	180	10	3.6	330.6

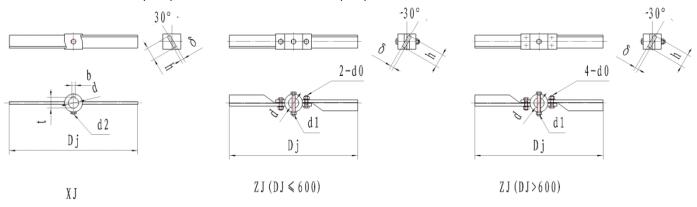

斜葉槳式攪拌器
3、斜葉整體槳式(XJ) 4、折葉槳式(ZJ)

斜葉槳式攪拌器主要尺寸

D_J	d	h	螺栓d₀	銷軸d₁	d₂	b	t	N/n不大于	δ	重量
									不銹鋼/碳鋼
250	25	35	M10	6	M6	8	28.3	0.0035	3/4	0.67/0.69
280	30	35				8	33.3	0.005	4/6	0.83/0.84
320	30	40				8	33.3	0.005	4/6	0.9/1.1
350	30	40	M12	8	M8	8	33.3	0.006	6/8	1.1/1.38
	35					10	38.3
400	35					10	38.3	0.01	8/10	1.55/1.86
	40					12	43.3			1.56/1.88
450	40	50		10		12	43.3	0.015	10/10	2.53/2.98
	45					14	48.8
500	40	50	M12	10		12	43.3	0.015	10/10	2.53/2.98
	45					14	48.8			2.72/2.98
550	40					12	43.3			2.86/2.98
	45					14	48.8			2.96/2.98
600	45	60				14	48.8	0.026	10/12	3.7/4.36
	55			12		16	59.3
700	50	70			M10	14	53.8	0.04	12/14	6.14/6.89
	60					18	64.4
850	55	90				16	59.3	0.053	12/14	9.13/10.43
	70			16		20	74.9
950	55			12		16	59.3			9.83/11.52
	70			16		20	74.9
1100	60	110	M16	12		18	64.4	0.07	12/14	13.58/15.85
	75			16		20	79.9			13.95/16.1
1200	70	120				20	74.9	0.1	14/16	18.81/21.27
	80					22	85.4			18.95/21.35
1400	75	140				20	79.9	0.12	14/16	24.93/28.23
	80					22	85.4			25.09/28.41
1500	80	150	M20	20	M12	22	85.4	0.23	14/16	30.19/34.5
	85					22	90.4
1700	85	180				22	90.4	0.27	14/16	50.93/58.5
	90					25	95.4
1800	90	180				25	95.4	0.38	16/18	65.24/73.4
	100					28	106.4
2000	95	200			M16	25	100.4	0.38	16/18	71.56/80.5
	100					28	106.4
2100	95	220				25	100.4	0.5	16/18	78.13/87.9
	110					28	116.4
2300	100	240	M24	24		28	106.1	0.65	18/20	89.64/99.6
	120					32	127.4
2500	110	250				28	116.4	0.83	18/20	104.22/115.8
	130					32	137.4
2800	120	280	M24	24	M20	32	127.4	1.0	20/22	142/158
	140					36	148.4
3150	130	315	M24	24	M20	32	137.4	1.2	20/22	178/198
	150					36	158.4
3550	140	355	M24	24	M20	36	148.4	1.5	20/22	224/249
	160					40	169.4

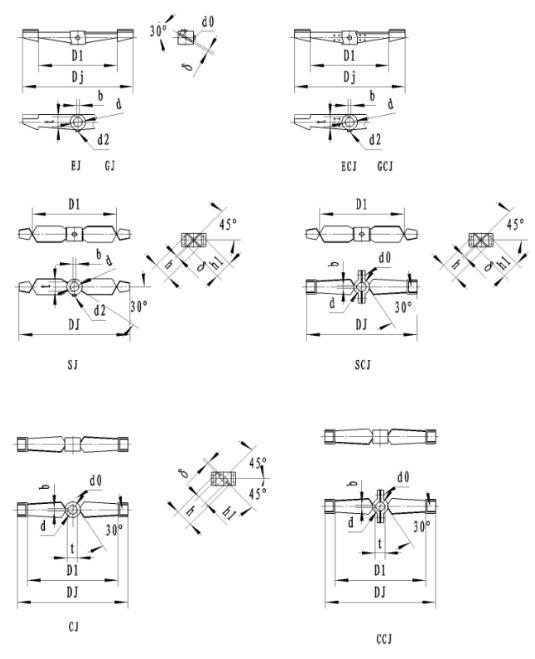

折葉槳式攪拌器
5、E型折葉槳式EJ 6、E型折葉可拆槳式ECJ 7、G型折葉槳式GJ 8、G型折葉可拆槳式GCJ 9、S型雙折葉槳式SJ 10、S型雙折葉可拆槳式SCJ 11、G型雙折葉槳式GJ 12、C型雙折葉可拆槳式CCJ

折葉槳式攪拌器主要尺寸

D_J	d	D₁	h	h₁	螺栓d₀	b	t	N/n 不大于	δ	重量不銹鋼/碳鋼
									不銹鋼/碳鋼	SCJ	CCJ	GJ	GCJ
350	30	250	35	30	M12	8	33.3	0.006	6/8	1.496/1.655	1.51/1.67	2.49/2.88	3.306/3.66
	35					10	38.3
400	35	280	40			10	38.3	0.01	8/10	2.17/2.38	2.16/2.40	3.65/3.92	4.773/4.978
	40					12	43.3
450	40	310	45	38		12	43.3	0.015	10/10	3.192/3.04	3.23/3.08	4.89/4.75	6.086/5.891
	45					14	48.8
500	40	350	50	40		12	43.2	0.015	10/10	4.06/3.87	4.12/3.92	5.45/5.31	6.649/6.451
	45					14	48.8
550	40	380	55			12	43.3			4.36/4.16	4.78/4.55	6.07/5.93	7.271/7.069
	45					14	48.8
600	45	400	60	45	M12	14	48.8	0.026	10/12	5.52/5.99	5.64/6.13	6.85/8.19	10.47/10.37
	55					16	59.3
700	50	480	70	50		14	53.8	0.04	12/14	6.99/7.64	7.79/8.48	11.48/12.38	13.96/14.76
	60					18	64.4
850	55	560	85	65		16	59.3	0.053	12/14	11.55/12.51	11.69/12.71	15.88/17.26	19.14/20.38
	70					20	74.9
950	55	650	95			16	59.3			13.72/14.98	13.93/15.23	18.44/20.23	21.70/23.37
	70					20	74.9
1100	60	750	110	80	M16	18	64.4	0.07	12/14	19.86/21.56	20.15/21.91	24.59/26.99	28.09/30.33
	75					20	79.9
1200	70	840	120	90		20	74.9	0.1	14/16	26.68/28.61	27.62/29.60	33.38/36.17	37.10/39.73
	80					22	85.4
1400	75	1000	140	100		20	79.9	0.12	14/16	34.22/36.89	34.76/37.51	42.01/45.96	45.23/49.52
	80					22	85.4
1500	80	1080	150	105	M20	22	85.4	0.23	14/16	42.17/45.23	42.81/45.96	48.89/53.78	53.67/58.34
	85					22	90.4
1700	85	1220	170	130		22	90.4	0.27	14/16	53.69/57.64	54.54/58.61	62.58/68.57	67.72/73.47
	90					25	95.4
1800	90	1300	180	130		25	95.4	0.38	16/18	64.53/69.16	65.56/70.33	78.60/85.02	84.20/90.38
	100					28	106.4
2000	95	1500	200	140		25	100.4	0.38	16/18	80.83/86.61	82.15/88.09	93.01/101.1	96.61/106.49
	100					28	106.4
2100	95	1500	210	150		25	100.4	0.5	16/18	90.29/96.65	91.98/98.52	104.2/113.3	110.53119.28
	110					28	116.4
2300	100	1650	230	170	M24	28	106.4	0.65	18/20	114.1/121.283	115.66/123.5	136.5/147.1	143.5/153.8
	120					32	127.4
2500	110	1800	250	180		28	116.4	0.83	18/20	134.88/143.39	136.7/146.0	160.0/172.6	167.4/179.6
	130					32	137.4

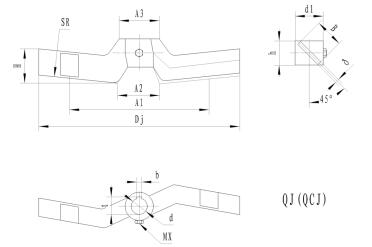

曲邊斜葉槳式攪拌器
13、曲邊斜葉整體槳式QJ 14、曲邊斜葉可拆槳式QCJ

曲邊斜葉槳式攪拌器主要尺寸

D_J	d	d₁	h	SR	H	A₁	A₂	A₃	鍵槽		B	MX	δ	重量
D_J	d	d₁	h	SR	H	A₁	A₂	A₃	b	t	B	MX	不銹鋼/碳鋼	不銹鋼	碳鋼
200	25	50	35	350	35	/	50	40	8	28.3	30	8	3/4	0.605	0.666
220	25	50	35	400	38	/	55	44	8	28.3	33	8	3/4	0.639	0.712
250	30	65	40	450	42	/	60	50	8	33.3	38	8	4/6	1.239	1.444
280	35	70	45	500	48	/	70	56	10	38.3	40	8	4/6	1.506	1.744
320	35	70	45	550	55	/	80	64	10	38.3	50	10	6/8	2.081	2.426
360	40	75	50	650	60	/	90	70	12	43.3	55	10	6/8	2.571	2.987
400	40	80	55	700	68	/	100	80	12	43.3	60	10	8/10	3.915	4.466
450	45	85	60	800	75	/	110	90	14	48.8	65	10	8/10	4.626	5.280
500	50	90	70	900	85	300	125	100	14	53.8	75	12	10/12	6.761	7.597
560	55	95	80	1000	95	300	140	110	14	59.4	85	12	10/12	8.307	9.328
630	60	100	85	1100	105	350	160	120	18	64.4	95	12	12/14	11.42	12.71
710	65	105	95	1200	120	350	175	140	18	69.4	105	12	12/14	13.93	15.50
800	70	110	100	1400	135	400	200	160	20	74.9	120	12	14/16	19.04	21.02
900	75	120	110	1600	150	500	225	180	20	79.9	130	12	14/16	23.87	26.30
1000	80	140	120	1800	170	600	250	200	22	85.4	150	12	16/18	35.68	38.73
1120	85	150	130	2000	190	700	280	220	22	90.4	160	16	16/18	43.39	47.06
1250	90	160	150	2200	210	800	310	250	25	95.4	180	16	18/20	60.62	65.25
1400	90	180	170	2500	230	900	350	280	28	106.4	200	16	18/20	79.22	85.02
1600	110	190	180	2800	270	1000	400	320	28	116.4	230	16	18/20	101.4	109.0
1800	120	200	200	3200	300	1100	450	350	32	127.4	260	16	18/20	123.7	133.3
2000	130	210	220	3500	330	1100	500	400	32	137.4	290	18	18/20	149.3	160.9
2240	140	220	245	4000	370	1200	560	440	36	148.4	320	18	18/20	182.1	196.5
2500	150	230	270	4500	420	1200	620	500	36	158.4	360	18	20/22	224.4	293.7
2800	160	240	300	5000	470	1200	700	560	40	169.4	400	20	20/22	275.8	293.7
3150	170	250	340	5600	530	1300	780	630	40	179.4	450	20	20/22	361.6	388.7
3550	180	260	380	6300	590	1300	800	700	45	190.4	500	20	20/22	447.1	479.8

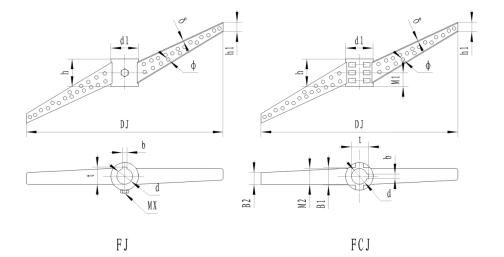

花板孔槳式攪拌器
15、花板孔整體槳式FJ 16、花板孔可拆槳式FCJ

花板孔槳式攪拌器主要尺寸

D_J	d	d₁	h	m₁	m₂	MX	B₁	B₂	h₁	Φ	鍵槽		δ		重量
D_J	d	d₁	h	m₁	m₂	MX	B₁	B₂	h₁	Φ	b	t	不銹鋼	碳鋼	不銹鋼	碳鋼
250	30	60	55			6	42	4	16	5	8	33.3	1	1.5	1.06	1.12
280	35	70	60			6	50	4	18	6	10	38.3	1	1.5	1.56	1.64
320	40	75	70			6	54	4	20	7	12	43.3	1	1.5	1.98	2.09
360	45	80	75			8	56	6	22	7	14	48.8	1.5	2	2.48	2.60
400	50	85	80			8	60	6	24	8	14	53.8	1.5	2	2.85	3.00
450	55	90	90			8	64	6	26	9	16	59.4	1.5	2	3.44	3.62
500	60	100	95			10	70	6	28	9	18	64.4	1.5	2	4.51	4.73
560	65	105	105			10	75	8	30	10	18	69.4	2	3	5.64	6.21
630	70	110	120			10	78	8	32	10	20	74.9	2	3	6.81	7.49
710	75	120	130			10	86	8	34	11	20	79.9	2	3	8.87	9.71
800	80	135	140	45	111	12	92	8	36	12	22	85.4	2	3	12.5	13.5
900	85	140	160	50	116	12	96	8	38	13	22	90.4	2	3	14.9	16.1
1000	90	150	170	55	126	12	102	12	40	13	25	95.4	3	4	19.9	22.3
1120	100	160	190	60	136	12	112	12	43	14	28	106.4	3	4	24.3	26.1
1250	110	180	210	65	152	16	120	12	48	15	28	116.4	3	4	33.5	35.7
1400	120	190	235	75	162	16	130	12	54	16	32	127.4	3	4	40.3	43.0
1600	130	200	265	80	172	16	140	12	61	18	32	137.4	3	4	48.9	52.3
1800	140	210	300	95	182	16	148	12	69	21	36	148.4	3	4	59.0	63.1
2000	150	220	335	105	192	16	156	15	77	23	36	158.4	4	5	75.5	80.4
2240	160	240	375	120	206	20	166	15	86	26	40	169.4	4	5	101	107
2500	170	250	420	130	216	20	176	15	96	30	40	179.4	4	5	119	126
2800	180	260	470	150	226	20	186	15	107	32	45	190.4	4	5	144	154
3150	190	270	530	170	236	20	196	18	120	35	45	200.4	5	6	181	192
3550	200	280	600	190	246	20	206	18	136	40	45	210.4	5	6	217	230
