序號	攪拌器型式	常用尺寸	常用運轉條件及粘度范圍	流動狀態	適用范圍	備注
108	KS	D_J/D=0.9-0.98	μ＜10⁵cp n=1～100rpm V=1～5m/s	不同高度上的水平環向流.如為折葉或角鋼型葉可增加槳葉附近的渦流.層流狀態操作。	中高粘度液的混合、傳熱或反應等過程	橢圓底
109	KS1					錐底為90°
110	KS2					錐底為120°
111	MS
112	TS					搪玻璃專用
113	MKS			低速旋轉時沿壁面能得到大的剪切力可防止沉降及壁面附著，底面形狀貼合橢圓形罐與中間的底軸承
114	MDS			螺帶和框式組合
115、116	TKS、FSS			效能同框式，對中等粘度的混合、溶解更適合
117	BKS					板框上開孔可變

框、錨式攪拌器

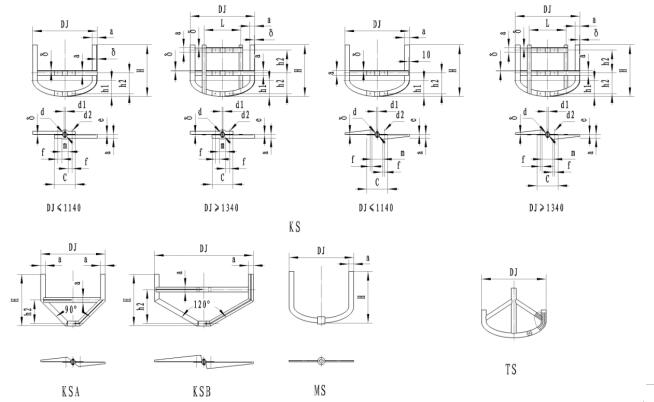

108、橢圓底框式KS 109、直錐底框式KS1 110、純錐底框式KS2
111、錨式MS 112、搪玻璃專用錨式TS

框式錨式攪拌器主要尺寸

碳鋼、不銹鋼											碳鋼				不銹鋼						重量(kg)
D_J	d	H	d₁	h₁	h₂	l	e	m	f	N/n≤	a	δ	c	d₂	a	δ	b	c	f1	d₂	碳鋼/不銹鋼
470 470	30 40	370 370	M8 M12	117 117	165 165	- -	3 3	90 100	25 35	0.012 0.020	36 36	3 4	170 210	M8 M12	36 36	3 4	36 36	130 140	- -	M8 M12	3.5/3.5 4.5/4.5
570 570	30 40	450 450	M8 M12	142 142	200 200	- -	3 3	90 100	25 35	0.012 0.038	40 40	3 4	170 210	M8 M12	40 40	3 4	40 40	130 140	- -	M8 M12	5/5 7.5/7.5
660 660	40 50	520 520	M12 M16	165 165	240 240	- -	3 5	100 120	35 35	0.038 0.069	50 50	3 4	210 240	M12 M16	50 50	3 4	50 50	140 170	- -	M12 M16	7/7 10/10
760 760	40 50	600 600	M12 M16	190 190	275 275	- -	3 5	100 120	35 35	0.047 0.088	50 50	4 5	210 240	M12 M16	50 50	4 5	50 50	140 170	- -	M12 M16	10/12 13/14
850 850	50 65	680 680	M16 M16	212 212	310 310	- -	5 7	120 140	35 40	0.088 0.160	63 63	4 5	240 270	M16 M16	63 63	4 5	63 63	170 190	- -	M16 M16	14/14 18/18
950 950	50 65	760 760	M16 M16	237 237	350 350	- -	5 7	120 140	35 40	0.088 0.160	63 63	4 5	240 270	M16 M16	63 63	4 5	63 63	170 190	- -	M12 M16	16/16 18/20
1140 1140	50 65	910 910	M16 M16	285 285	420 420	- -	5 7	120 140	35 40	0.088 0.160	70 70	4 5	240 270	M16 M16	70 70	4 5	70 70	170 190	- -	M12 M16	26/26 32/32
1340 1340 1340	50 65 80	1070 1070 1070	M16 M16 M18	335 335 335	460 450 450	670 670 670	5 7 7	120 140 170	50 50 50	0.088 0.250 0.470	80 80 80	5 5 6	270 290 330	M16 M16 M18	90 90 90	8 8 10	25 35 35	190 280 310	60 60 60	M12 M12 M12	50/52 50/55 62/69
1530 1530 1530	50 65 80	1220 1220 1220	M16 M16 M18	382 382 382	510 510 510	770 770 770	5 7 7	120 140 170	50 50 50	0.088 0.250 0.470	90 90 90	6 6 6	270 290 330	M16 M16 M16	100 100 100	8 10 10	25 35 45	270 290 320	60 60 60	M12 M12 M12	71/71 73/85 77/89
1730 1730 1730	65 80 95	1380 1380 1380	M16 M18 M22	432 432 432	580 580 580	870 870 870	7 7 7	140 170 200	70 70 70	0.250 0.470 0.815	100 100 100	6 6 7	330 370 400	M16 M18 M22	120 120 120	10 12 12	35 45 50	330 360 390	80 80 80	M16 M16 M16	88/105 96/125 113/135
1920 1920 1920	65 80 95	1530 1530 1530	M16 M18 M22	480 480 480	640 640 640	960 960 960	7 7 7	140 170 200	70 70 70	0.250 0.470 0.800	110 110 110	7 7 7	330 370 400	M16 M18 M22	130 130 130	10 12 12	35 45 50	330 360 390	80 80 80	M16 M16 M16	125/150 132/182 138/195
2120 2120 2120	80 95 110	1690 1690 1690	M18 M18 M22	530 530 530	710 710 710	1060 1060 1060	7 7 9	170 200 230	70 70 70	0.470 0.800 1.060	125 125 125	8 8 8	370 400 440	M18 M22 M22	150 150 150	12 12 14	45 50 60	360 390 420	100 100 100	M16 M16 M16	184/220 191/228 194/266
2320 2320 2320	80 95 110	1850 1850 1850	M18 M18 M22	580 580 580	780 780 780	1160 1160 1160	7 7 9	170 200 230	70 70 70	0.470 0.815 1.040	140 140 140	10 10 10	370 400 440	M18 M22 M22	160 160 160	10 12 14	45 50 60	360 390 420	110 110 110	M16 M16 M16	270/324 277/385 281/435
2520 2520 2520	80 95 110	2010 2010 2010	M18 M18 M22	630 630 630	840 840 840	1260 1260 1260	7 7 9	170 200 230	70 70 70	0.470 0.850 1.100	160 160 160	10 10 10	370 400 440	M18 M22 M22	180 180 180	10 12 14	45 50 60	360 390 420	130 130 130	M16 M16 M16	336/403 341/484 350/564

特殊框式攪拌器

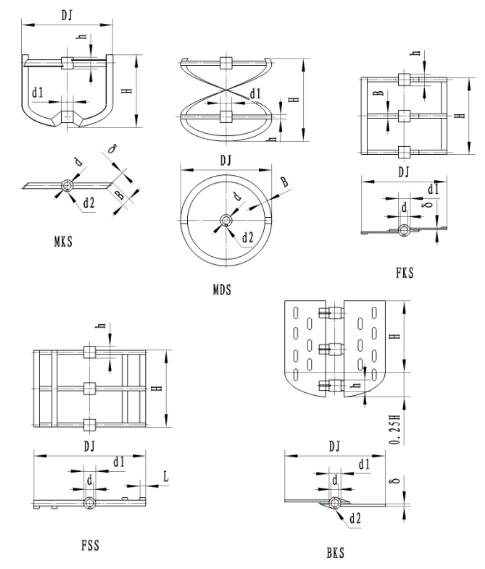

113、錨框式MKS 114、錨帶式MDS 115、方框式FKS
116、方柵式FSS 117、板框式BKS

特殊框錨式攪拌器主要參數

D_J	d	d₁	h	H	B	δ	d₂	L	重量（kg）
D_J	d	d₁	h	H	B	δ	d₂	L	MKS	MDS	FKS	FSS	BKS
500	50	85	85	500	50	8	M8	30	11.24	16.81	15.29	14.25	17.7
560	55	90	90	560	56	8	M8	30	13.52	19.90	18.31	16.08	21.8
630	60	100	100	630	63	10	M10	40	20.36	28.80	27.43	25.79	31.3
710	65	105	105	710	71	10	M10	40	25.05	37.07	33.62	29.66	38.2
800	70	110	110	800	80	12	M10	50	33.88	48.55	44.78	37.39	53.2
900	75	120	120	900	90	12	M10	50	43.50	64.00	57.62	45.07	67.4
1000	80	130	130	1000	100	12	M12	60	54.52	79.99	72.36	60.01	85.3
1120	85	140	140	1120	112	14	M12	60	76.55	107.4	101.0	70.96	116
1250	90	150	150	1250	125	14	M12	70	95.39	137.1	125.9	106.7	144
1400	100	160	160	1400	140	14	M12	70	117.0	168.4	154.0	120.9	178
1600	110	180	180	1600	160	16	M16	80	173.7	237.9	228.4	166.5	259
1800	120	190	190	1800	180	16	M16	80	213.6	296.9	279.7	187.5	318
2000	130	200	200	2000	200	16	M16	90	257.9	354.1	366.6	225.8	383
2240	140	210	210	2240	220	18	M16	90	450.8	481.4	252.4	542.07	515
2500	150	220	220	2500	250	18	M20	100	423.5	579.8	547.0	346.7	628
2800	160	240	240	2800	270	18	M20	100	537.8	746.4	696.0	412.4	794
3150	170	250	250	3150	300	20	M20	120	726.5	983.7	934.1	525.5	1075
3550	180	260	260	3550	330	20	M20	140	904.1	1267	1158	661.1	1340
